MT03¶

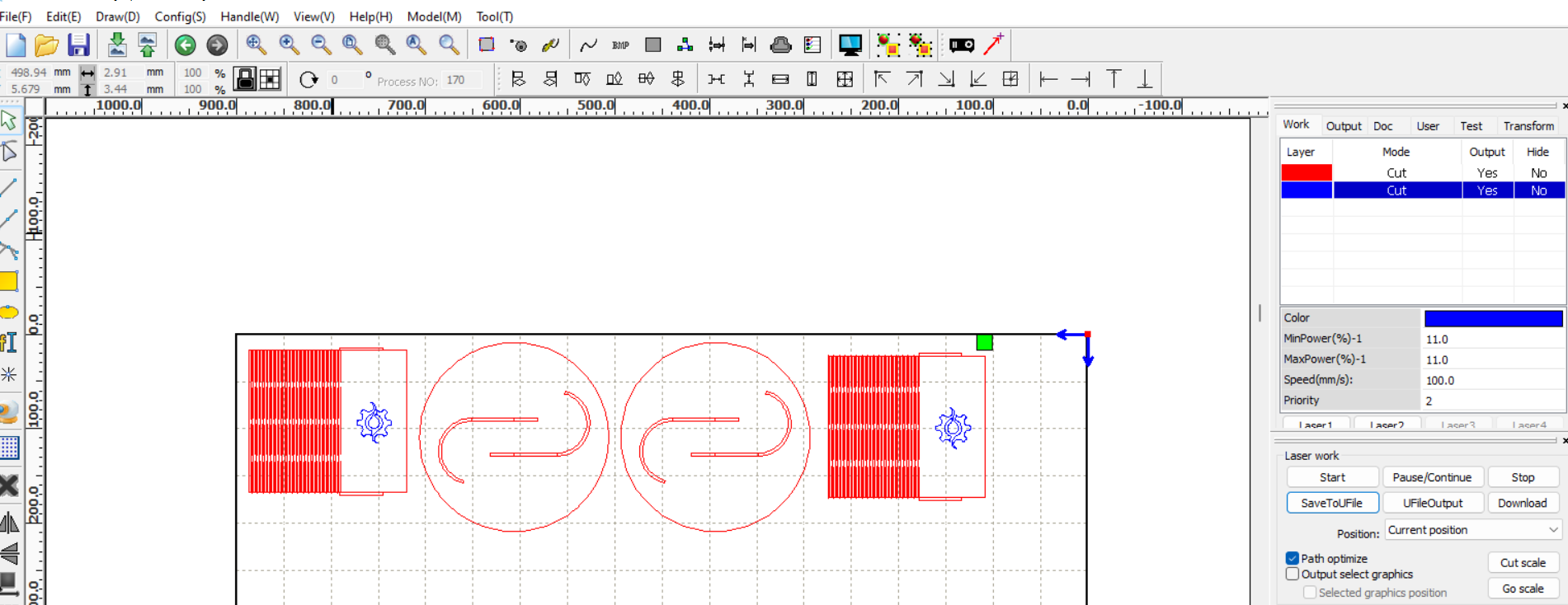

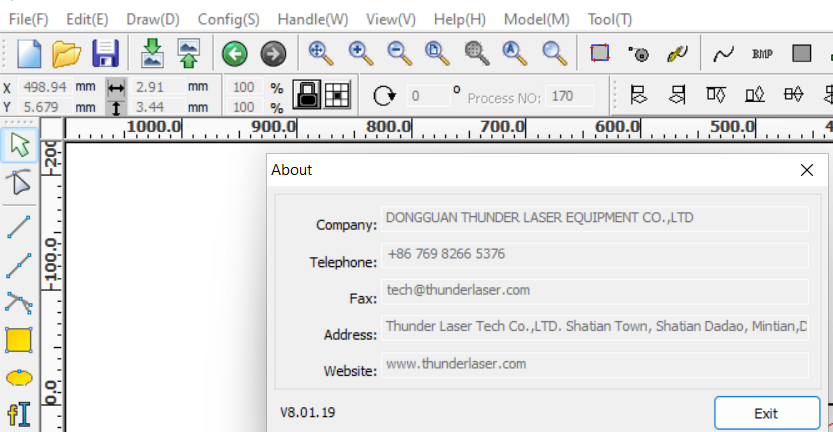

El módulo MT03 está enfocado en proporcionar habilidades y conocimientos necesarios para crear diseños utilizables en procesos de fabricación digital. Este módulo abarca desde la conceptualización y diseño en software CAD hasta la preparación de archivos para su fabricación mediante tecnologías como el corte láser. Se enfocarán en exportar el diseños en formato .dxf, y en generar G-code optimizado para el corte láser utilizando RDworks. Al finalizar el módulo, los diseños creados y preparados serán utilizados en la semana FP01 en el laboratorio de UTEC, donde se podrán aplicar los conocimientos en un entorno de fabricación.

Modelado 3D usando Autodesk Fusion¶

Autodesk Fusion es una plataforma de software CAD, CAM, CAE y de circuitos impresos de modelado 3D basada en la nube para el diseño y la manufactura de productos.

La URL para acceder: https://latinoamerica.autodesk.com/products/fusion-360/

Primer Paso para el modelado 3D¶

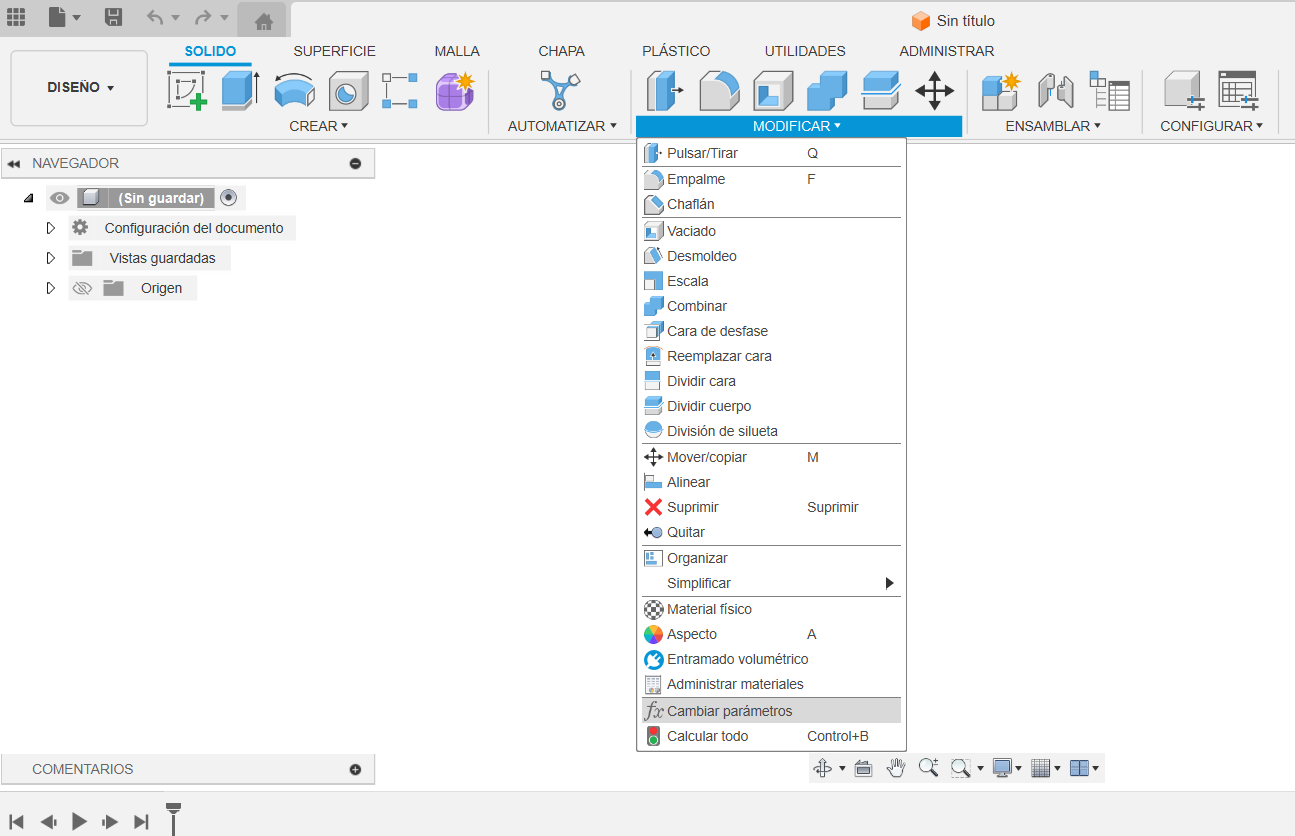

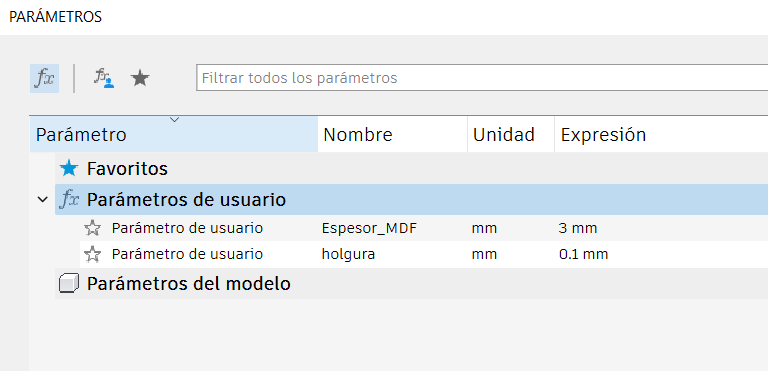

Se seleccionó parametros que pueden ser modificados con el espesor del mdf a utilizar y la holgura que pueden tener los encastres.

Segundo Paso para el modelado 3D¶

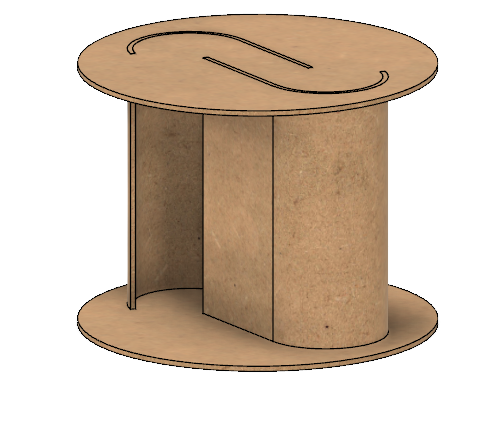

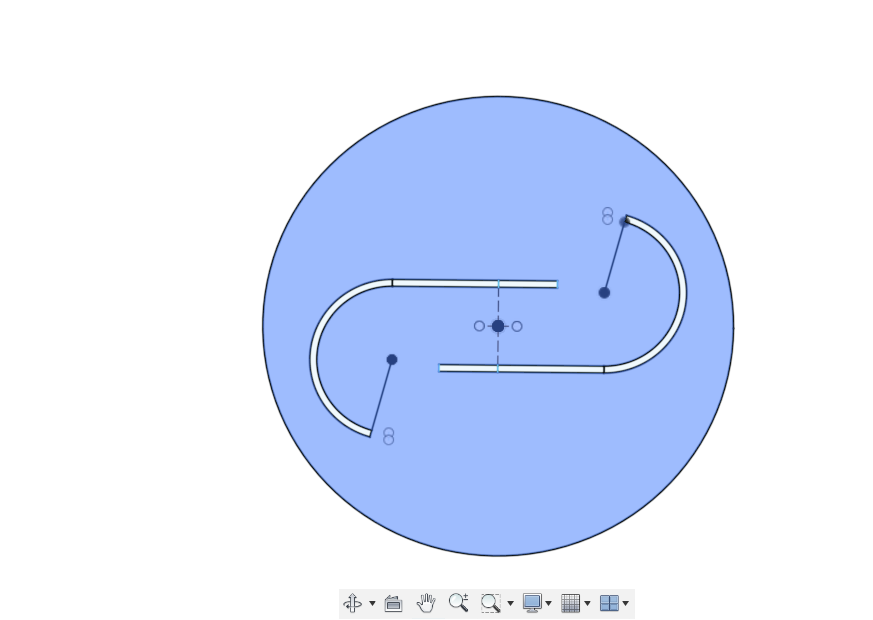

Se diseño la base del diseño, en este caso un aerogenerador vertical, Teniendo en cuento las holgura y el espesor del MDF

Tercer Paso para el modelado 3D¶

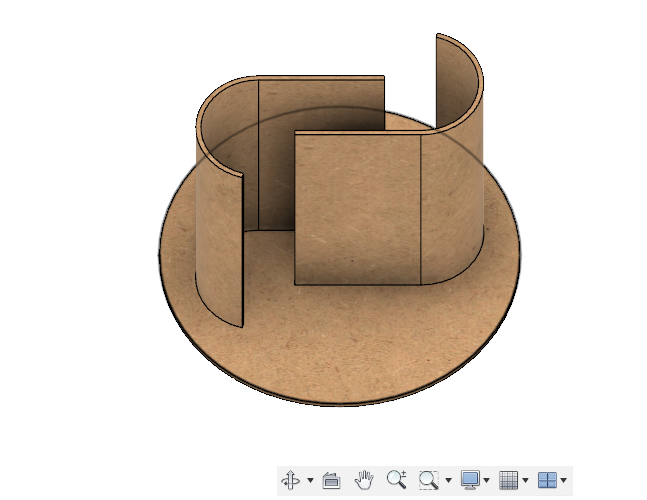

Se realizó el mismo paso anterior per para las aspas.

Cuarto Paso para el modelado 3D¶

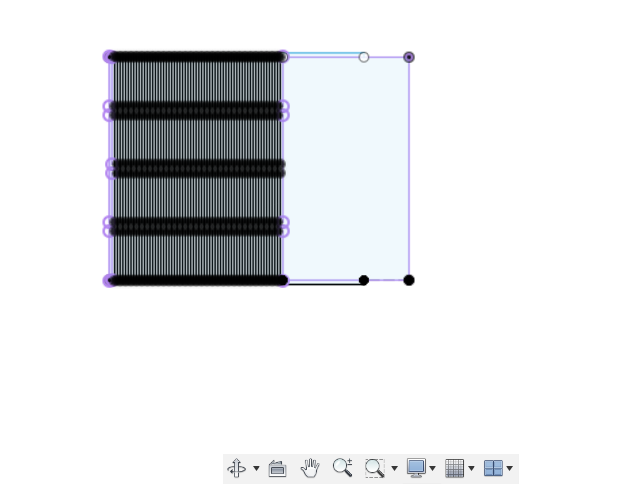

En el caso de las aspas, se realizó un patrón kerf bend para que tenga una tolerancia de doblado.

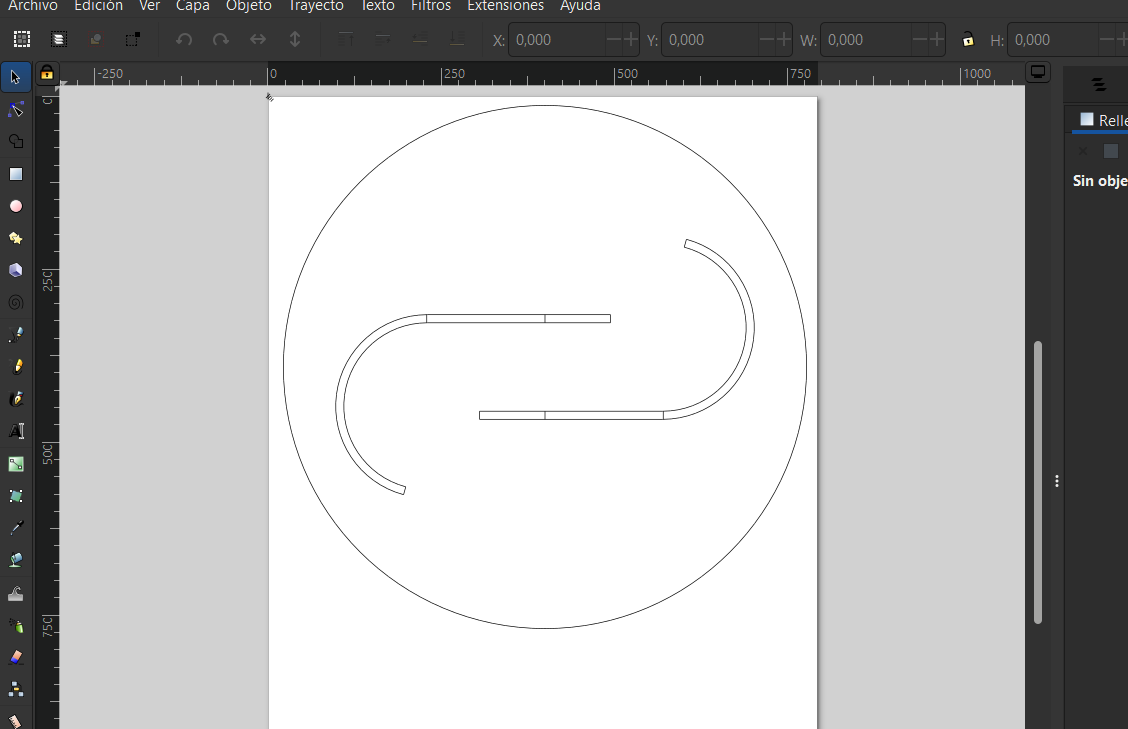

INKSCAPE¶

Inkscape es un editor de gráficos vectoriales libre y de código abierto. Inkscape puede crear y editar diagramas, líneas, gráficos, logotipos, e ilustraciones complejas. El formato principal que utiliza el programa es Scalable Vector Graphics

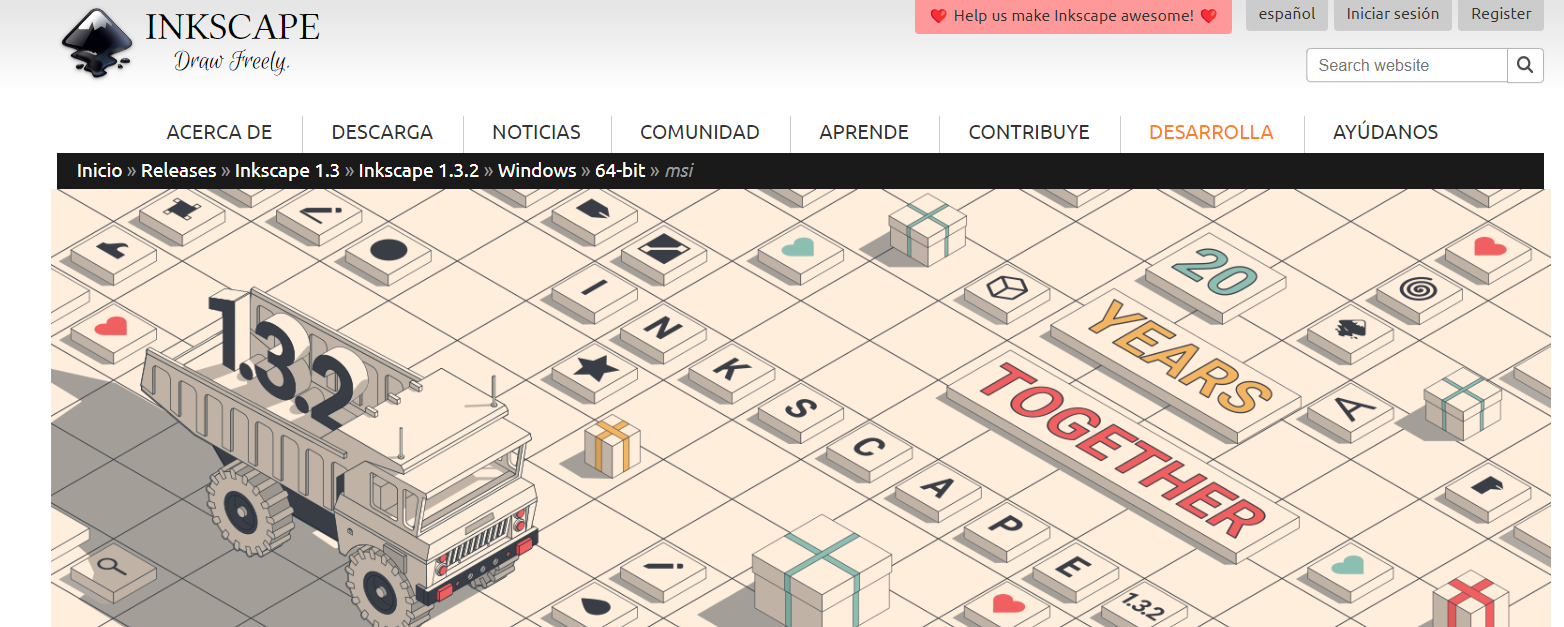

La URL para acceder: https://inkscape.org/es/
